Theta Casablanca IIIHD

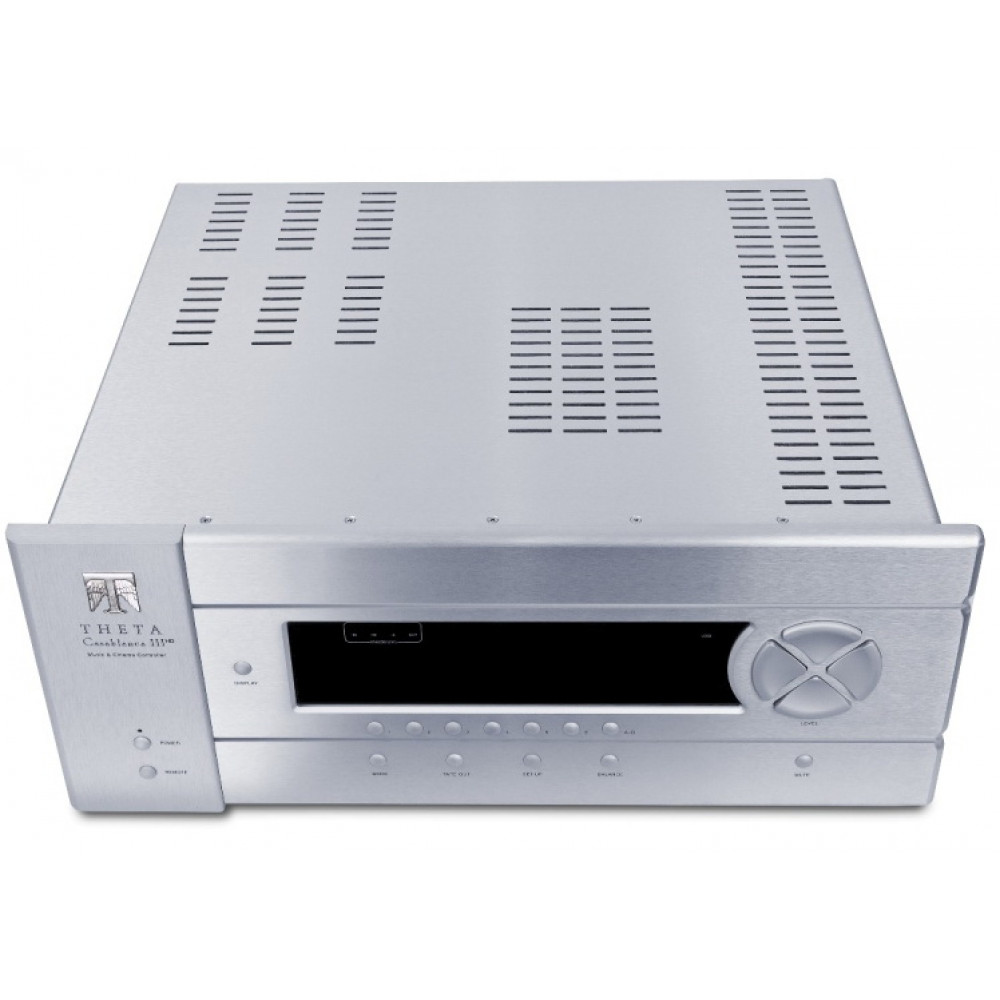

AV-контроллер Theta Casablanca IIIHD

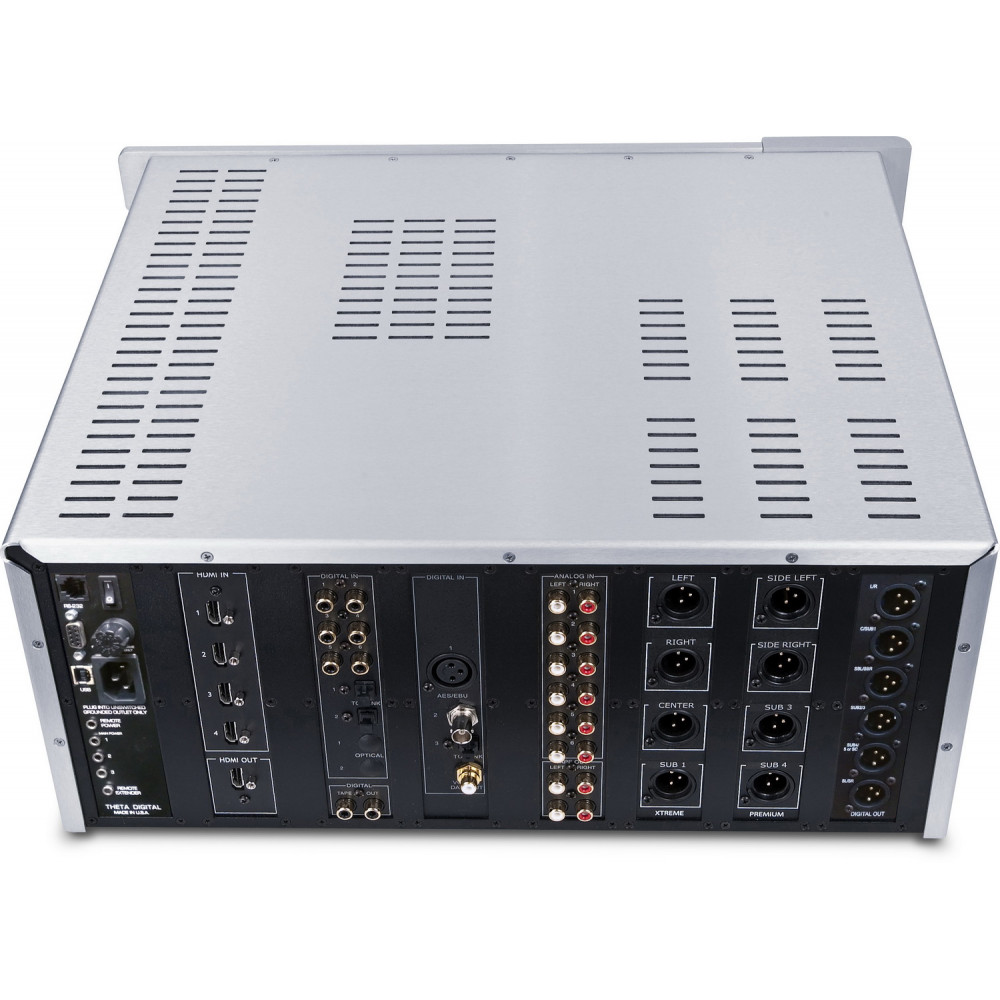

Casablanca III имеет открытую архитектуру, а это значит, что набор входов и выходов можно выбирать в зависимости от потребностей
Так же как и две предыдущие версии, контроллер Casablanca III имеет открытую архитектуру, а это значит, что набор входов и выходов можно выбирать в зависимости от потребностей в каждой конкретной инсталляции. Стандартная версия позволяет коммутировать HDMI сигналы, имеет коаксиальные, оптические и аналоговые входы. Согласно пожеланиям заказчика в устройства может устанавливаться различное количество аналоговых выходов с ЦАП различного класса качества. Выходы могут быть как балансными, так и не балансными, а общее число выходов может достигать двенадцати (конфигурация 8.4 с тремя фронтальными, пятью тыловыми каналами и четырьмя сабвуферами). Существует также плата с цифровыми выходами, а для улучшения согласования аналоговых выходов контроллера с усилителем мощности может использоваться аналоговый предусилитель Six Shooter.
В сигнальной части контроллера используются оригинальные коммутаторы собственной разработки, не вносящие потерь и искажений в исходный сигнал. Аналоговые и цифровые цепи имеют раздельные блоки питания. Этот довольно простой по сути и весьма эффективный способ повышения качества работы системы разработчики Theta Digital применяют уже давно и, стремясь минимизировать перекрестные помехи, устанавливают более десятка независимых источников питания.
В вопросе декодирования сигналов Casablanca III вполне современен и понимает все актуальные HD-кодеки от Dolby и DTS. Однако основная ценность Casablanca III состоит в качественно организованной коммутации, а также в расширенных возможностях настройки. Одних характеристик среза кроссовера предлагается на выбор целых три: фазолинейный, Баттерворт и Линквиц-Рейли. Возможность выбора частоты и крутизны среза фильтров индивидуально для каждых пар акустических систем дает возможность идеального согласования сателлитов с одним или несколькими сабвуферами.
Casablanca III вполне понимает все актуальные HD-кодеки от Dolby и DTS
Фирменная технология обработки сигнала Center Spread, реализованная в контроллере Casablanca III, позволяет повысить качество воспроизведения звуковой информации центрального канала. Для того, чтобы избежать зажатости звуковой сцены и слышимой локализации центральной акустики в системе, специальный алгоритм подмешивает сигнал центрального канала во фронтальные, тем самым делая проработку пространства перед зрителем более естественной и бесшовной. Кроме того, данная технология позволяет улучшить разборчивость и артикулированность воспроизведения речи при работе домашнего кинотеатра в режиме малой громкости.
Управление контроллером возможно непосредственно с помощью кнопок, расположенных на корпусе или с пульта ДУ, но при первоначальной настройке необходимо воспользоваться компьютером, подключаемым к интерфейсом RS232. С его помощью задается конфигурация системы устанавливаются настройки кроссовера, громкость по каналам, задержки и масса других параметров.
Технические характеристики:
Digital Input Section (32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz compatible)
Inputs (main digital input board) |
8: 6 coaxial (RCA), 2 optical Toslink |
Outputs (main digital input board) |
2 digital tape out coaxial on RCA jacks |
Inputs (auxiliary digital input board) |
3: 1 AES / EBU (XLR), 1 BNC, 1 TosLink |
Outputs (auxiliary digital input board) |
Volume Data |
Analog Input Section
Inputs |
6 stereo pair on RCA jacks |
Input Level |
200 mV RMS minimum, 22 V RMS maximum |
Input Impedance |
10 kohms |
Outputs |
2 stereo pair on RCA jacks for analog tape out |
Tape Output Impedance |
36.5 ohms |
A / D Conversion |
20-bit Delta-Sigma at 48 kHz; separate delta-sigma modulator and high performance decimating digital filter |
Frequency response |
±0.2 dB 20 Hz - 20 kHz |
THD+Noise |
0.0025% |
Dynamic Range |
104 dB |
Signal to Noise Ratio |
104 dB |
Input volume control |
Theta proprietary switched resistor network in the analog domain |
Automatic DC canceling circuit |
|
Processing (DSP) Section:
All DSP processing is 24 bit with 56 bit accumulator. Some processes, such as low pass crossovers, are 48 bit with 56 bit results. |
|
Channels Supported |
Left, Right, Center, Left Surround, Right Surround, Center Surround, Left Front Sub, Right Front Sub, Left Surround Sub, Right surround Sub, Center Sub, Left Side, Right Side |
Modes |
Matrix, Special Matrix, Dolby Pro Logic, Dolby Pro Logic IIx, Dolby Digital,Dolby Digital Plus, Dolby TrueHD, DTS Neo:6, DTS, DTS-ES, DTS 96/24, DTS High Resolution Audio, DTS-HD Master Audio, LPCM, Stereo, Mono, Analog Direct, Analog Matrix |
Post Processes (applied in addition to selected mode) |
Stereo Front / Rear, Party, Center Spread |
EQ |
Four levels of high frequency roll-off (shelf-type) to compensate for overly bright sources |
Crossovers |
Separate crossovers for each of the following: Front Left / Right, Front Center, Surround Left / Right, Surround Center. Three types supported: Linkwitz-Riley, Butterworth, Phase Perfect. Crossover frequencies: 40Hz, 50Hz, 63Hz, 80Hz, 125Hz, 160Hz. Crossover slopes: 6dB, 12dB, 18dB, 24dB per octave. Butterworth crossovers have separate adjustments for high and low pass. |
Subwoofers |
Up to five subwoofers supported. 1- single subwoofer, 2- left / right subwoofers, 2- front / rear subwoofers, 3- left / right / surround subwoofers, 4- left / right / surround left / surround right subwoofers, 5- left / center / right / surround left / surround right subwoofers. Each subwoofer can be set to receive a full range signal in case the sub has an internal crossover that cannot be defeated. |
LFE |
Phase adjustment (0, 180 degrees), level adjustment (0dB to -30dB, off) |
Delays |
Master (applies to all channels) delay for syncing with video processors, comprehensive separate delay settings for all speakers including subwoofers. |
Card Options
Xtreme D-2 Balanced D / A Card
Superior II Balanced D / A Card
Premium Balanced D / A Card
Digital Output Card
Control Section
RS232 |
Complete ability to control and read status of every operational parameter of unit. |
IR Receiver |
3.5mm stereo phone jack (rear panel), unmodulated. |
IR Receiver |
Front panel IR window for hand-held remote control. |
Remote Power |
4 rear panel 3.5mm mono phone jacks: +12 VDC triggered (Can be set to Pulse or Continuous DC), pulse time variable from 0 to 255 mSec. Up to 100 mA each. See page 77 of Operator`s Manual for more detail. |
Video Section
HDMI Input/Output card |
|
HDMI Input |
4 HDMI 1.4a compatible inputs. |
HDMI Output |
1 output. |
Full video bypass compatible with all current 3D video formats. Audio is extracted from the HDMI signal for processing by the Audio DSP board. |
|
Miscellaneous
Power Requirements |
117 VAC, 50-60 Hz, 120 watts with all options installed |
Dimensions |
19"W x 16"D x 7.5"H (483 x 406 x 191 mm) |
Weight |
43 Lbs (19.5 Kg) Stand alone, 50 Lbs (22.7 Kg) Boxed with accessories |
Environment |
Operating Temperature: 32° to 95° F (0° to 35° C) |
Remote Control |
1 Pre-programmed and learning hand-held, battery powered control unit uses 2 AA batteries |
Цена указана за базовый модуль - Casablanca III base model (4 HDMI input, 1 output)
Опциональные платы расширения (докупаются отдельно):
Analog Output Cards for CASABLANCA III and IV: |
|
||
Premium 4 channel balanced D / A (XLR only) |
$2 060.00 |
||
Superior II 3 channel balanced D / A (XLR and RCA) |
$3 440.00 |
||
Xtreme D-2 4 channel balanced D / A (XLR only) |
$5 500.00 |
||
Digital Output Card 12-channel AES-EBU |
$2 200.00 |
||
|
|
||
|
$4 450.00 |
||
|
|
||
|
|
||
Video cards: |
|
||
Video Switching Board - 6 Composite, 4 S-Video |
$960.00 |
||
Video Switching Board - 8 S-Video |
$900.00 |
||
Video Switching Board - 3 Multi-format (DB-15), 6 S-Video |
$1 180.00 |
||
|
|
||
|
|
||
Other Options: |
|
||
Six Shooter, Robot Analog Preamplifier |
$2 750.00 |
||
Digital Output Card with Center Channel |
$1 100.00 |
||
Digital Output Card without Center Channel |
$550.00 |
