V-серия — это коммерческая серия классических профессиональных усилителей мощности.
Усилители V-серии выполнены на основе аналоговой схемотехники с двухуровневым питанием («H» класс).
Усилители имеют надежный классический источник питания на основе тороидального трансформатора.
Сменная входная панель с кроссовером при желании может быть заменена на входную панель с переключателем чувствительности.

Усилитель выполнен в металлическом (стальном) корпусе высотой 2U. Конструкция усилителя предусматривает установку его в стандартную стойку (RACK 19").
Входной блок усилителя сменный. В базовой модели применен входной блок с кроссовером, позволяющим независимо устанавливать соответствующую частотную полосу (Low, High, Full Range) как для самого усилителя (отдельно для каждого канала), так и частотную полосу сигнала, подаваемую на линейный выход (также отдельно для каждого канала).
Как опция, предлагается входной блок с переключателем входной чувствительности (0,775В – 1,4В – 32дБ (фиксированное усиление)), без кроссовера.

Источник питания
Общий для обоих каналов усилителя. Состоит из блока плавного пуска, тороидального трансформатора, выпрямителей и платы конденсаторов фильтра.

Охлаждение
Охлаждение выходного каскада усилителя осуществляется вентиляторами. Система охлаждения независимая для каждого канала. Направление потока воздуха – от передней панели к задней. В усилителе предусмотрено плавное регулирование интенсивности охлаждения. После включения, а также при работе усилителя с небольшой выходной мощностью интенсивность охлаждения минимальная. В это время вентиляторы работают на малых оборотах, что обеспечивает низкий уровень создаваемого усилителем акустического шума. С ростом выходной мощности и, как следствие, ростом температуры транзисторов выходного каскада происходит плавное увеличение скорости потока охлаждающего воздуха и соответственно интенсивности охлаждения.

Выходной каскад
Выходной каскад усилителя выполнен с использованием комплементарных биполярных транзисторов компании «TOSHIBA» на основе схемотехники класса «Н» с двухуровневым питанием.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Защита от коротких замыканий выхода
Работает независимо для каждого канала, а также для усилителя, работающего в мостовом включении. При работе защиты усилитель не отключается, и после устранения неблагоприятных факторов автоматически восстанавливает свою работоспособность.

Защита от перегрузки
Выполнена по двухступенчатой схеме и обеспечивает не только надежную защиту выходного каскада усилителя, но и оптимальное качество звучания усилителя в режиме перегрузки.
При возникновении коротких перегрузок длительностью до 3мс (например, вызванных резким уменьшением комплексного сопротивления нагрузки) срабатывает лишь токовая защита выходного каскада, которая ограничивает протекающий через выходные транзисторы ток на безопасном для них уровне. При этом настройка защиты выполнена таким образом, что усилитель кратковременно может отдавать полную мощность (без снижения выходного напряжения) даже на очень низкие сопротивления нагрузки.
При более длительных перегрузках система защиты включает встроенный
Clip-лимитер, который уменьшает уровень поступающего на вход усилителя сигнала и устраняет искажения, вызванные «жесткой» перегрузкой.

Защита от постоянного напряжения на выходе
Схемотехника усилителя обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения без применения реле для коммутации выходного сигнала. Для предотвращения повреждения акустических систем постоянным током в усилителе применена независимая для каждого канала симисторная защита, которая «закорачивает» выход усилителя в случае появления на нем постоянного напряжения или мощных низкочастотных колебаний.

Защита от высокочастотных колебаний
При появлении на выходе мощных высокочастотных колебаний, которые могут возникнуть от плохих контактов в соединителях входных кабелей или могут быть поданы на вход усилителя с какого-нибудь другого устройства (кроссовер, микшерный пульт), система защиты включает встроенный Clip-лимитер, который уменьшает уровень поступающего на вход усилителя сигнала. Эта система защиты гарантировано предотвратит повреждение высокочастотных динамиков немузыкальными сигналами с мощным высокочастотным спектром.

Термозащита
В усилителе применена двухступенчатая система термозащиты, которая надежно защищает выходной каскад усилителя от перегрева, не допуская при этом его полную блокировку и отключение сигнала. Работа термозащиты непосредственно связана с системой охлаждения усилителя и имеет следующий алгоритм работы. При небольшой выходной мощности вентиляторы системы охлаждения работают на малых оборотах. С ростом выходной мощности увеличивается нагрев выходных транзисторов, и соответственно плавно растут обороты вентилятора. При нагреве выходных транзисторов до температуры 85°С система термозащиты отключает верхнюю ступень питания, тем самым значительно снижая мощность на выходе соответствующего канала усилителя. Об этом свидетельствует слабо светящийся (с половинным уровнем яркости) индикатор «ALARM». Качество звука в таком режиме обеспечивается работой встроенного оптоэлектронного (не вносящего искажений в усиливаемый сигнал) Clip-лимитера, который снижает уровень входного сигнала при появлении искажений на выходе. В случае дальнейшего увеличения нагрева выходного каскада, по достижении транзисторами температуры 95°С (как правило, это происходит только при выходе из строя вентилятора охлаждения) система термозащиты заблокирует входной сигнал и выходной каскад соответствующего канала усилителя. Об этом будет свидетельствовать светящийся (с полным уровнем яркости) индикатор «ALARM». После снижения температуры транзисторов выходного каскада восстановление работоспособности усилителя будет происходить в обратном порядке.

Плавный пуск
В целях ограничения импульсных токов потребления и минимизации помех, вносимых усилителем в питающую сеть в момент включения, в усилителе предусмотрена система плавного включения, снижающая пусковой ток усилителя до незначительных величин.

Плавный ввод сигнала
При включении питания усилителя коэффициент усиления плавно изменяется от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука в акустических системах.

Симметричные входы
Использование симметричных входов обеспечивает существенное уменьшение наводок на длинные входные соединительные кабели.

Встроенный двухполосный кроссовер
Позволяет выделять соответствующую полосу усиления как для данного усилителя так и для других устройств подключенных к нему (усилитель, активная акустическая система). Полоса усиления устанавливается для каждого канала отдельно. Кроссовер имеет фиксированную частоту раздела. Установка необходимой частоты осуществляется с помощью движкового переключателя. Кроссовер позволяет отдельно устанавливать полосу сигнала (верхняя, нижняя, полный сигнал), подаваемую на линейный выход, и полосу сигнала, усиливаемую самим усилителем. Такая система коммутации кроссовера позволяет создавать двухполосные звукоусилительные комплексы на базе двух усилителей, одним из которых является усилитель V-серии MkII. Кроме того, во входном блоке предусмотрена возможность изменения частоты раздела кроссовера, путем замены штатных разделительных фильтров на заказные фильтры с необходимыми параметрами.

Активный линейный переключаемый выход

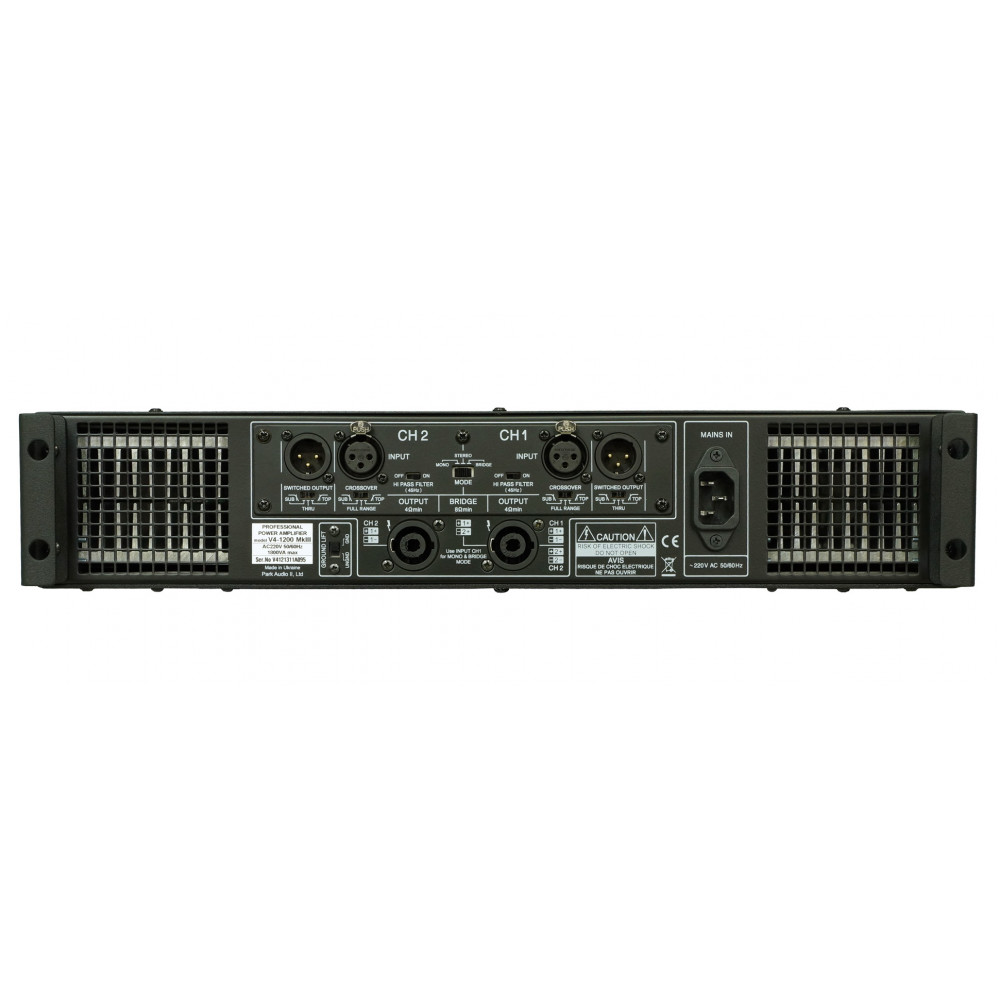

Позволяет подавать линейный сигнал на другие усилители. При этом на линейный выход можно подать как весь (широкополосный) сигнал (для параллельной работы двух усилителей от одного источника сигнала), так и соответствующую полосу (верхнюю или нижнюю), выделенную встроенным кроссовером (при работе в двухполосных комплексах). Подключение к линейному выходу производится с помощью соединителей XLR. Установка необходимой полосы сигнала, подаваемого на линейный выход, осуществляется движковым переключателями, расположенными на задней панели усилителя. Линейные выходы подключены параллельно к входам усилителя (каждый к своему каналу) и обеспечивают возможность параллельного подключения нескольких усилителей, используя сигнальные кабели с соединителями XLR.

Регуляторы входного уровня

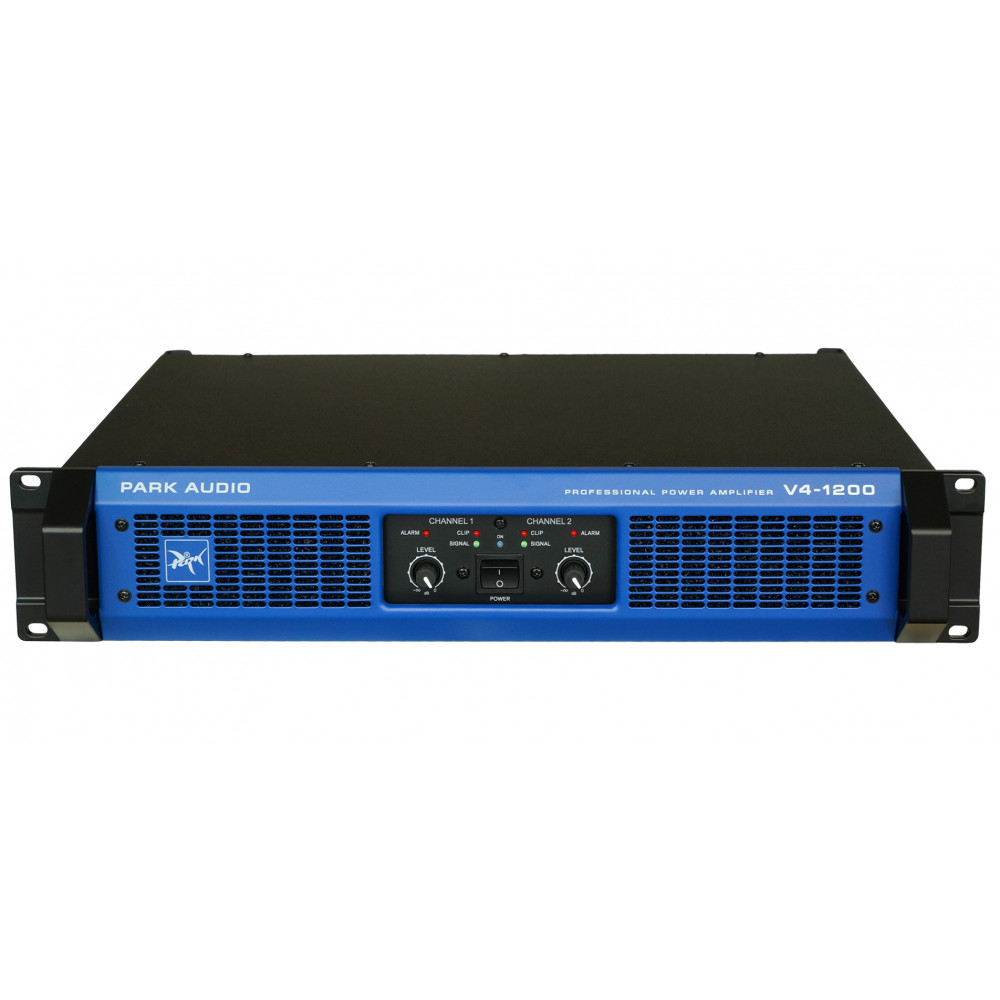

Расположены на передней панели. Позволяют устанавливать необходимую чувствительность усилителя (отдельно для каждого канала), что имеет большое значение при работе нескольких усилителей параллельно, особенно при работе на различные типы акустических систем или в составе многополосных комплексов звукоусилительной аппаратуры.

Режимы работы «СТЕРЕО», «МОНО», «МОСТ»
Усилитель имеет возможность работать в трех режимах:

• «СТЕРЕО» – работа двумя каналами на две отдельные нагрузки (каждый на свою акустическую систему) от двух отдельных источников входного сигнала;
• «МОНО» – работа двумя каналами на две отдельные нагрузки (каждый на свою акустическую систему) от одного источника входного сигнала;
• «МОСТ» – работа двумя каналами на общую нагрузку (акустическую систему) от одного источника входного сигнала.

Переключение режимов работы осуществляется движковым переключателем, расположенным на задней панели усилителя.

Входной фильтр
Для улучшения работы акустических систем в усилителе установлен отключаемый обрезной низкочастотный фильтр (фильтр верхних частот) четвертого порядка с крутизной спада частотной характеристики 24дБ на октаву. Применение в усилителе такого фильтра рекомендовано всеми ведущими производителями акустических систем.
Фильтр обрезает низкочастотные сигналы в диапазоне частот ниже 45Гц, которые не воспроизводятся подавляющим большинством профессиональных акустических систем.
Работа фильтра значительно снижает амплитуду смещения диффузора низкочастотного громкоговорителя на частотах ниже частоты среза акустической системы. Особенно это касается акустических систем фазоинверторного типа. Использование фильтра позволяет существенно увеличить подаваемую на акустическую систему мощность (не расходуя при этом ее на бесполезную «болтанку» диффузора) и, тем самым, повысить звуковое давление, создаваемое системой, не подвергая при этом тепловой перегрузке низкочастотные громкоговорители..
При необходимости получения линейной АЧХ для работы с полнодиапазонными акустическими системами на студиях или в кинотеатрах входной фильтр может быть отключен (на каждом канале отдельно) переключателям, расположенными на задней панели усилителя.

Переключатель заземления
Устраняет возможность появления фона переменного тока при совместной работе нескольких усилителей (или усилителя с другими устройствами) путем соединения/разъединения схемной и корпусной земли.

Отсоединяемый сетевой кабель
Обеспечивает удобство транспортировки и установки в стойку.

Сменный входной блок (опция)
Позволяет владельцу усилителя самостоятельно заменить входной блок с кроссовером на входной блок с переключателем чувствительности (без кроссовера). За технической консультацией по установке и по вопросам приобретения сменных входных блоков обращайтесь к региональным дилерам или на предприятие-изготовитель.

Особенности Park Audio V4-1200 MkII:

• Биполярные «TOSHIBA» выходные транзисторы.
• Класс усиления AB.
• Тороидальный трансформатор.
• Принудительное охлаждение.
• Противопыльный фильтр
• Высота 2U.
• Регуляторы входного уровня.
• Индикаторы сигнала.
• Индикаторы перегрузки и аварии.
• Переключатель режимов работы.
• Отключаемый входной обрезной фильтр (HPF).
• Встроенный кроссовер.
• Переключаемый активный линейный выход.
• Переключатель чувствительности (опция).
• Отсоединяемый сетевой кабель.
• Входные разъемы — XLR.
• Выходные разъемы — SPEAKON.
• Двухступенчатая защита от перегрузки.
• Защита от короткого замыкания
• Двухступенчатая термозащита.
• Оптоэлектронный Clip-лимитер.
• Симисторная защита от постоянного напряжения.
• Защита от ВЧ немузыкальных сигналов.
• Плавный ввод сигнала.

Технические характеристики Park Audio V4-1200 MkII:

• Выходная мощность, 2Ω     –
• Выходная мощность, 4Ω     2 х 600 Вт
• Выходная мощность, 8Ω     2 х 330 Вт
• Выходная мощность, 4Ω, МОСТ    –
• Выходная мощность, 8Ω, МОСТ    1200 Вт
• Выходная мощность, 16Ω, МОСТ  650 Вт
• Эффективный диапазон частот ( 0, -0.2dB )        20Гц - 20 кГц
• Общие гармонич. искажения, 1kHz           0.003 %
• Общие гармонич. искажения, 20Hz...20kHz          0.02 %
• Демпинг-фактор (8Ω, 1kHz) 400
• Скорость нарастания вых. напряжения    40 В/мкс
• Отношение сигнал / шум     100 дБ
• Переходное затухание между каналами (1kHz)   60 дБ
• Чувствительность,   0.775 В
• Входное сопротивление (симметричное) 10 кОм
• Напряжение питания (50Hz...60Hz)           ~220 В
• Высота          2U
• Глубина (в рэке)       375 мм
• Габаритные размеры (ШхВхГ)       482 х 96 х 414 мм
• Вес     15.5 кг
