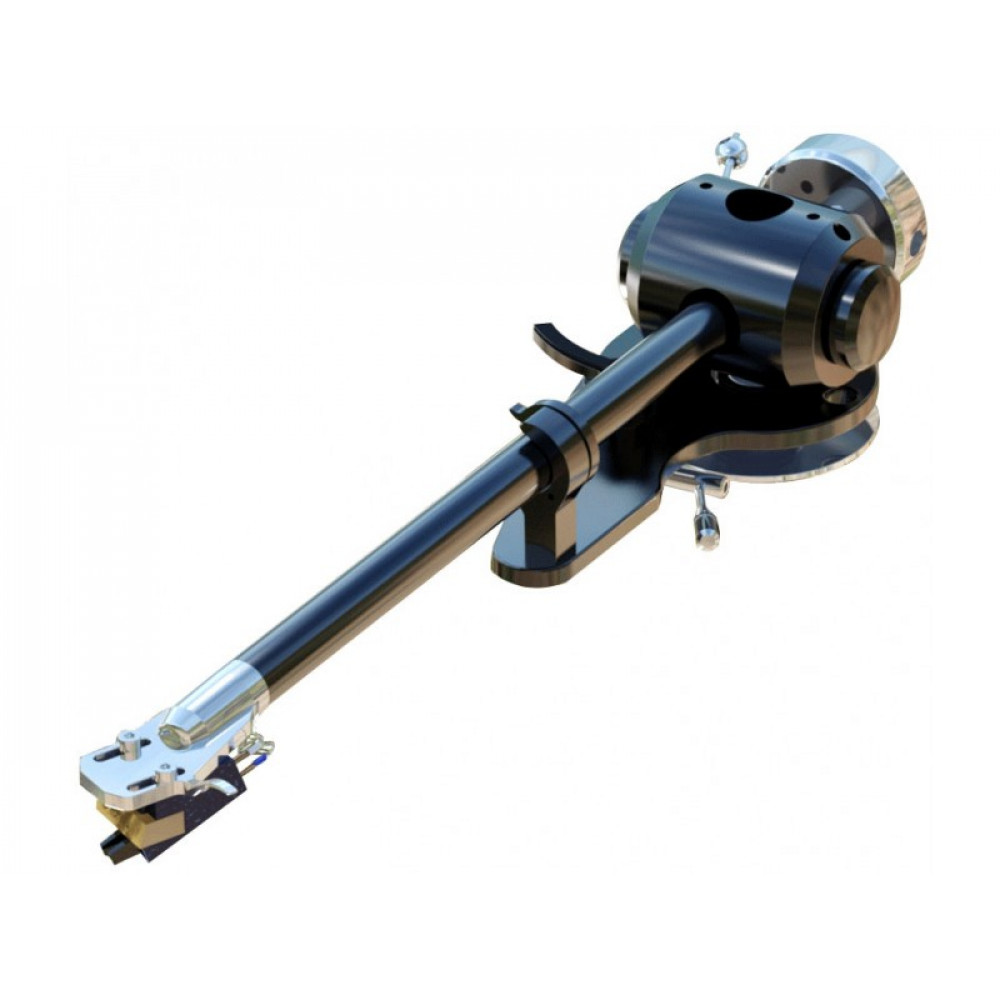

Origin Live ENCOUNTER ARM
Тип тонарма - прямой, поворотный, двухопорный с несъемным шеллом, гравитационный антискейтинг.
Конструкция тонарма
Тонарм Encounter создан Марком Бейкером (Mark Baker) и является оригинальной разработкой компании Origin Live.
Остановимся на некоторых особенностях конструкции этого изделия, с которого и начинается семейство двухопорных тонармов, принесших широкую известность этой маленькой компании:
Двухопорный подвес представляет собой два опорных, игольчатых подшипника, предназначенных для обеспечения минимального трения в вертикальной плоскости и обеспечивающих очень хорошую механическую развязку. Приближаясь по своим показателям к одноопорным, двухопорные тонармы проще в настройке и обеспечивают более стабильный азимут.
Трубка тонарма выполнена из углепластика, легкого и жесткого материала. Углепластик практически нейтрален с точки зрения достоверной передачи тембров. Конструкция тонарма препятствует возникновению резонансов и обладает отличными демпфирующими свойствами.
Массивный поглотитель резонансов опор выполнен в виде цилиндра, часть которого отсечена плоскостью. Это необходимо для борьбы с распространением паразитных вибраций. Кроме того, в цилиндре скрыты регулировки азимута. Также имеются отверстия для двух транспортировочных винтов. Внимание! Регулировки азимута имеют заводскую настройку, и без крайней необходимости их категорически не рекомендуется трогать.
Особое внимание уделено повышению жесткости сочленения трубки тонарма и посадочной площадки под головку звукоснимателя.
Противовес выполнен очень просто. При этом его масса сосредоточена на очень коротком отрезке трубки тонарма и максимально приближена к центру тяжести подвижной системы тонарма. Задняя часть трубки обладает повышенной жесткостью, что чрезвычайно важно для нормальной работы системы головка - трубка - противовес.
Специально разработанный подшипник обеспечивает плавный поворот тонарма в горизонтальной плоскости.
Антискейтинг гравитационного типа конструктивно выполнен в виде грузика на леске. Усилие на подвижную часть тонарма передается через небольшой стержень, обеспечивающий возможность регулировки усилия антискейтинга.
Система крепления тонарма разработана для максимального облегчения процесса установки. Фиксация на столе проигрывателя происходит с помощью одной гайки.
Очень удобно реализован регулятор VTA. Простым вращением регулировочного колеса можно с большой точностью и очень быстро осуществлять точную настройку.
Опорная пластина тонарма отфрезерована из алюминиевого сплава и окрашена в черный цвет.
Конструкция микролифта отличается возможностью регулировки высоты опорной площадки, что удобно для смены головок.
Минимальное количество частей, наряду с простыми решениями и высокой точностью изготовления, позволяют получить высокую надежность, что в дальнейшем не потребует затрат на обслуживание.
Тонарм Encounter Tonearm MK3C полностью изготовлен и собран вручную в Англии.
Установка и настройка
Тонарм имеет универсальную и продуманную и систему крепления, позволяющую установить практически любую головку. Процедура установки достаточно проста, и, в большинстве случаев, не вызывает вопросов.
Прежде всего, удаляем два транспортировочных винта, которые находятся сверху на корпусе.
После монтажа тонарма на стол проигрывателя, установки головки и выставления прижимной силы необходимо выставить VTA (вертикальный угол тонарма) и антискейтинг.
Последовательность действий:
выставляем горизонталь стола (при помощи уровня) в двух взаимно перпендикулярных направлениях
приблизительно выставляем прижимную силу (полграмма - грамм) при помощи весов
с помощью прилагаемого шаблона выставляем горизонтальный угол и заход иглы (перемещая головку по направляющим в шелле и изменяя угол ее установки)
выставляем точно прижимную силу (на пластинке)
выставляем VTA при помощи шаблона (шелл должен быть параллельно с пластинкой). Эта процедура очень проста благодаря резьбовому регулировочному механизму
еще раз проверяем прижимную силу
окончательно выставляем «на слух» VTA. Правильный тональный баланс часто достигается не на той высоте, которую мы предварительно выставили
В заключении проверяем прижимную силу и при помощи шаблона проверяем горизонтальный угол и заход иглы.
Регулируем антискейтинг.
