Кратчайшая, выполненная в духе минимализма сигнальная цепь. Полностью ламповая конструкция.
Щедрый запас энергии на больших накопительных конденсаторах блока питания.
Отсутствие общей отрицательной обратной связи (ООС). Ограниченная глубина местной отрицательной обратной связи в каскадах.
Не инвертирующий входной сигнал трехкаскадный ламповый усилитель.
Межкаскадная связь: гальваническая, емкостная (конденсаторы MIT MultiCap, полипропилен)
Выходной каскад – повторитель Уайта.
Потенциал накальной цепи «подвешен» на уровне +80 В по отношению к корпусу для снижения фона переменного тока и увеличения срока службы ламп.
Потенциометры NOBLE аудиофильного качества для регулировки уровня сигнала и баланса.
Выходные конденсаторы – MIT MultiCap 30 мкФ (полипропилен).
Кнопка выключения звука (Mute), задержка подачи анодного питания до прогрева ламп.
Технические решения и качество элементной базы, свойственные аппаратуре более высокого ценового диапазона.

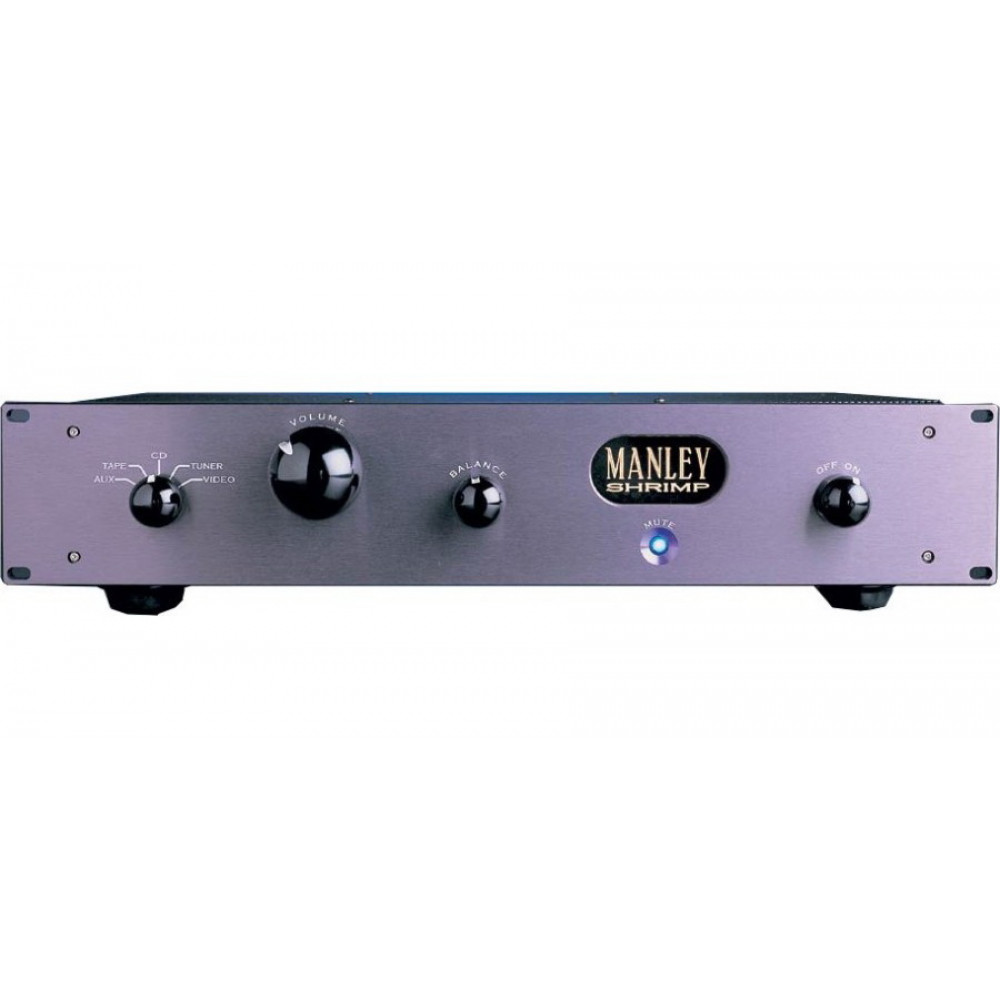

Особенности предварительного усилителя Manley Jumbo Shrimp

• Комплект ламп: 2 x 12AT7 (входные), 2 х 5670 (второй каскад), 2 X 7044 (выходной каскад)
• Пять линейных небалансных входов (RCA)
• Выключатель звука MUTE и реле задержки включения анода на время прогрева ламп
• Регулятор громкости ALPS (моторизованный прецизионный)
• Регулятор баланса ALPS с фиксацией центрального положения
• Выход на запись
• Два комплекта небалансных выходов на разъемах RCA

Технические характеристики:

• полностью ламповая конструкция, построенная на триодных лампах
• входные лампы: 2x 12AT7
• лампы межкаскадного повторителя: 2х двойных триода 5670
• выходные лампы: 2x 7044 или 5687
• линейные входы: 5 небалансных RCA стерео пар
• переключатель Mute (отключение звука) на передней панели
• автоматическое отключение звука во время предварительного прогрева ламп (срабатывает после включения аппарата)
• моторизованный регулятор уровня громкости ALPS: точная регулировка в пределах 0.5дБ. Плавный ход ручки (без фиксированных положений)
• регулятор стереобаланса ALPS с фиксированным положением в центральной позиции
• выход для записи: небалансный RCA, небуферизированный, пассивный (всегда ВКЛ.)
• выходы: 2 небалансные RCA стерео пары с возможностью би-ампинга или подключения активного сабвуфера
• коэффициент усиления: 11.8дБ
• входное сопротивление: 250кОм
• входная чувствительность: 200мВ -> 1В вых.
• максимальный входной уровень: 5В, 1.5% КНИ
• диапазон воспроизводимых частот: 10Гц - 80кГц; 20Гц - 20кГц, -0.3дБ
• уровень собственных шумов: обычно -83дБ, 20Гц - 20кГц, регулятор уровня громкости в положении max.
• уровень собственных шумов: обычно -95дБ A-взвешенный, 20Гц - 20кГц, регулятор уровня громкости в положении max.
• уровень собственных шумов (короткозамкнутый вход): обычно -94дБ, 20Гц - 20кГц, регулятор уровня громкости в положении min.
• уровень собственных шумов (короткозамкнутый вход): обычно -106дБ A-взвешенный, 20Гц - 20кГц, регулятор уровня громкости в положении min.
• отношение “сигнал-шум”: обычно 95дБ A-взвешенный, 20Гц - 20кГц
• КНИ: 0.02%, 1V rms вых.
• выходное сопротивление: 50Ом
• максимальный выходной уровень: +23dBu, 1.5% КНИ, 100кОм нагрузка (10.9V rms)
• максимальный выходной уровень: +20dBm, 1.5% КНИ, 600Ом нагрузка
• подсветка логотипа: светодиодная (LED)
• радиочастотный пульт дистанционного управления
• потребляемая мощность: 55Вт (485mA @ 120VAC)
• частота сетевого напряжения: 50-60Гц
• размеры (ШхГхВ, см): 48 х 28 х 9
• вес брутто: 7кг
