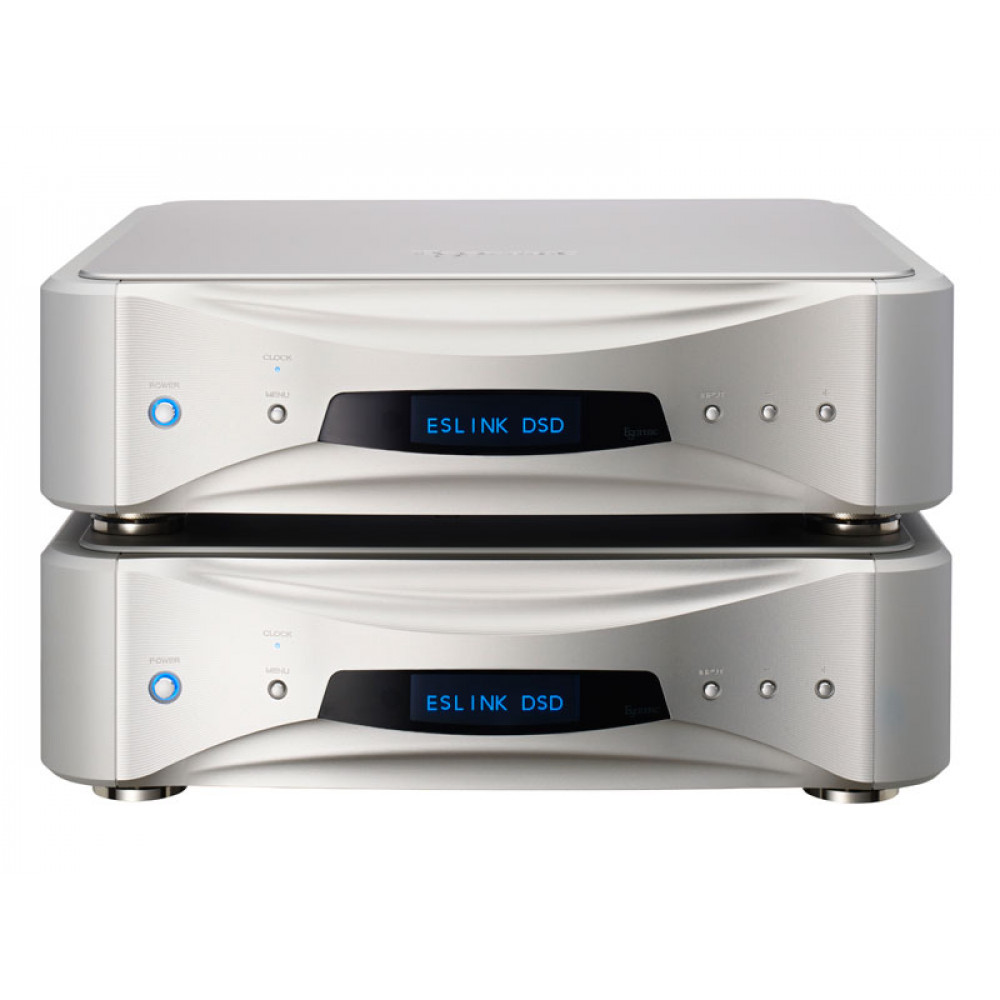

Новый моно цифроаналоговый конвертер ESOTERIC серии Grandioso D1 создан для того, чтобы достичь высшей цели аудио аппаратуры абсолютно топового класса – представить перед слушателями музыку в ее наиболее чистом и совершенном виде. При создании новой серии компания ESOTERIC впервые реализовала интерфейс ES-LINK4 и цифроаналоговое преобразование с 36-битовой точностью, а также множество других своих новейших технологий.

ES-LINK4 – это новый формат передачи данных, обеспечивающий ультра-широкую полосу пропускания для потоков DSD и 352.8кГц/48бит PCM по одному HDMI кабелю. Интерфейс ES-LINK4 берет на себя большую часть операций цифровой обработки сигналов, выполняя их на передающей стороне, значительно сокращая нагрузку на D/A конвертер (ЦАП). Согласно концепции “Pure D/A”, ЦАП специализируется только на задаче преобразования сигналов.
В цифроаналоговом конвертере D1 использован алгоритм с 36-битовой точностью, который преобразует PCM сигналы в аналоговую форму с помощью нескольких 32-битовых микросхем ЦАП. Такая высокая точность позволяет переводить цифру в аналог с максимально доступной на сегодня достоверностью. При 32-битовой обработке результат в 256 раз точнее, чем при 24-битовой, а 36-бит дают еще 16-кратное улучшение, что в сумме составляет разницу в качестве в 4096 раз по сравнению с 24 битами. Это позволило минимизировать ошибки вычислений и достичь выдающейся выразительности звучания даже для самых тонких музыкальных нюансов.
Генератор тактовых сигналов в D1 полностью независим от всех остальных схем, имеет отдельную «землю» и собственный источник питания, обеспечивая самую чистую синхронизацию. Управляемый напряжением кварцованный осциллятор (VCXO) был разработан специально для P1 и D1 совместно с японской фирмой Nihon Dempa Kogyo (NDK), ведущим производителем подобных схем. Благодаря более крупному кристаллу кварца, чем ранее, и достижению экстремально низкого уровня фазового шума обеспечивается наивысшее качество воспроизведения, достойное уникальных топовых моделей.
Джиттер при воспроизведении дисков кардинально уменьшен за счет соединения P1 и D1 кабелем с BNC разъемами, по которому передается сигнал синхронизации (синхронное воспроизведение). Кроме этого в системах реализована оригинальная технология ESOTERIC по прямой связи с задающим генератором без использования схемы ФАПЧ (Phase-Locked Loop - PLL). Она обеспечила чистую обработку тактовых сигналов и получение ясного и точного стерео образа и ультра-прозрачного звучания. Еще более совершенное тактирование возможно при соединении с прецизионным рубидиевым тактовым генератором G-01(продается отдельно). Он поддерживает выдачу синхро-сигналов на разных частотах в соответствии с предпочтениями слушателя, в том числе (22МГц/10МГц) и WORD сигналов (44.1кГц/88.2кГц /176.4кГц).
D1 унаследовал моно конфигурацию модели D-01, выпущенной в 2004 году – первого в мире моно D/A конвертера. В свое время D-01 был разработан с целью достичь наивысшего уровня разделения каналов и создания идеального источника питания для каждого из них. В Grandioso D1, применены новейшие технологии и улучшена конструкция. Правый и левый каналы теперь можно соединить одним HDMI кабелем (прилагается), и легко получить один вход для внешних источников. Благодаря D1, можно наслаждаться звучанием невероятно богатого стерео с богатым звуковым образом и глубиной сцены, которая возможна только в моно конфигурации.
В Grandioso D1 достигнуто выдающееся качество звука благодаря 36-битовому разрешению при обработке. Поставив перед собой цель – достичь вершины в качестве звука, конструкторы использовали AK4495S, самый совершенный 32-битовый ЦАП, разработанный корпорацией Asahi Kasei Microdevices Corp. Используется по 16 таких микросхем на канал для достижения феноменальной линейности и предельно низкого уровня шумов. В дополнение к прямой обработке DSD сигналов, новый 36-битовый алгоритм D/A был приспособлен для преобразования PCM сигналов с 36-битовыи разрешением в аналоговую форму. Результат – высокоточное и плавное звучание и высоким разрешением.
На выходе моно ЦАП установлена выходная буферная схема ESOTERIC-HCLD (High Current Line Driver) с высокой нагрузочной способностью по току. Высокоскоростная передача по току – наиболее важный параметр аналоговых выходных каскадов при воспроизведении музыкальных сигналов с большим динамическим диапазоном без каких-либо изъянов. Для достижения наивысшего уровня качества схема выходного буферного усилителя D1 сконфигурирована на отдельной печатной плате от платы ЦАП. Нагрузочная способность по току высокая, а скорость нарастания сигнала достигает невероятных значений - 2000V/s. Способность выдавать большие мгновенные токи максимизирована с помощью экстравагантной буферной схемы, использующей одну цепь для RCA выхода и еще две раздельных цепи для плюсового и минусового контактов XLR выхода. Благодаря ESOTERIC-HCLD, D1 воспроизводит самую масштабную динамику музыки с захватывающим дух реализмом.
Высокое качество звука достигается благодаря разделению цифровых и аналоговых схем. Все аналоговые схемы (аналоговая часть ЦАП, буферная схема HCLD и т.п.) электрически отделены от цифровых схем. Это улучшает качество звука, предотвращая проникновение цифровых помех.
В Grandioso D1 используется крупный тороидальный трансформатор с большим запасом по мощности. Два больших блока питания с мощными тороидальными трансформаторами установлены для цифровых и аналоговых схем, обеспечивая высокую мощность и большой к.п.д. в дополнение к низкому уровню помех и искажений. Стабильное и чистое питание для каждой из схем обеспечивают мощные источники питания с накопительными конденсаторами большой емкости.
Новые функции D/D преобразования в широком диапазоне предназначены для работы со многими типами источников. Кроме воспроизведения сигналов с оригинальной частотой дискретизации, D1 умеет повышать ее в x2, x4, и x8 раз для PCM сигналов. Имеются также различные режимы D/D преобразования, предназначенные для PCM форматов (PCM-в-DSD преобразование, и т.п.).
Всего у D1 имеется целых семь типов и восемь каналов цифровых входов, поддерживающих высокие частоты дискретизации. Для подсоединения широкого разнообразия устройств, D1 оборудован широкодиапазонными цифровыми входами семи типов с восемью каналами (ES-LINK x 1, XLR x 1, i.LINK4p/6p x 1, USB x 1, coaxial x 2, optical x 1), которые можно использовать для источников с разрешением до 24-бит/192кГц. Кроме того, XLR x2 поддерживает входы с высокой частотой/высокой разрядностью - 48-бит/192кГц (ES-LINK3) и 24-бит/384 кГц (Dual AES 8Fs).
У D1 имеется USB вход с поддержкой асинхронной передачи и битрейтов до 32бит /384 кГц PCM и 2.8/5.6МГц DSD. Используя оригинальный PC драйвер, разработанный ESOTERIC, D1 обеспечивает высокий уровень воспроизведения даже исходных файлов студийного мастер-качества. Поддерживаются также режимы передачи данных DoP и ASIO 2.1.
Изготовленный из алюминия массивный пульт дистанционного управления имеет кожаную отделку, эластичную и приятную на ощупь.

Технические характеристики ESOTERIC Grandioso D1:

• Аналоговые аудио выходы: XLR x 1, RCA x 1, выходной импеданс: XLR 100 Ом, RCA 47 Ом
• Макс. выходной уровень (1кГц, полный диапазон, 10 кОм): XLR 5.0Vrms, RCA 2.5Vrms
• Диапазон частот: (192кГц PCM сигнал на входе): 5 Гц - 55 кГц (-3dB)
• Отношение сигнал/шум (S/N) 113dB
• Искажения THD: 0.0007%, 1кГц
• Цифровые аудио выходы:
  Разъем ES-LINK x 1, 352.8кГц / 384кГц, 48бит, LPCM (ES- LINK4 формат), DSD (ES-LINK4 формат)
  Разъем XLR terminal x 1, 5.0Vp-p, 110 Ом, (два разъема для формата Dual AES), 32-384 кГц, 16-24бит, Linear PCM (DUAL AES формат), 32-192 кГц, 48бит, LPCM (ES-LINK3 формат) DSD (ES-LINK1, ES- LINK2 формат) 32-192кГц, 16-24бит, LPCM (AES / EBU формат), DSD (ES- LINK1, ES- LINK2 формат)
  Разъем RCA x 2, 0.5Vp-p, 75 Ом, 32-192кГц, 16-24 бит, LPCM (IEC60958 формат)
• Оптический разъем: x 1, -24.0 to -14.5dBm peak 32-192кГц, 16-24бит Linear PCM (IEC60958 формат)
• Разъем i.LINK (AUDIO): x 2 (6-pin, 4-pin) S400, 32-192кГц, 16-24бит, Linear PCM, DSD
• Разъем USB-B: x 1, 32-384кГц, 16-32бит, Linear PCM, 2.8MГц, 5.6MГц, DSD
• Разъем CLOCK OUT: BNC x 1, 44.1, 88.2, 176.4, 48, 96, 192кГц, 22.5792, 24.576MГц, точность: ±0.5 ppm (новый)
• Разъем CLOCK IN: BNC x 2, WORD IN, 10MГц IN, 44.1 кГц, 88.2 кГц,176.4 кГц,48 кГц,96 кГц,192кГц, 22.5792MГц, 24.576MГц, ±10ppm
• Питание: AC 230V 50Гц, AC 120V 60Гц, AC 220V 60Гц, Потребление: 14 Вт
• Размеры: ( W x H x D): 445 x 132 x 448 мм, вес: 24 кг (53 lbs).
