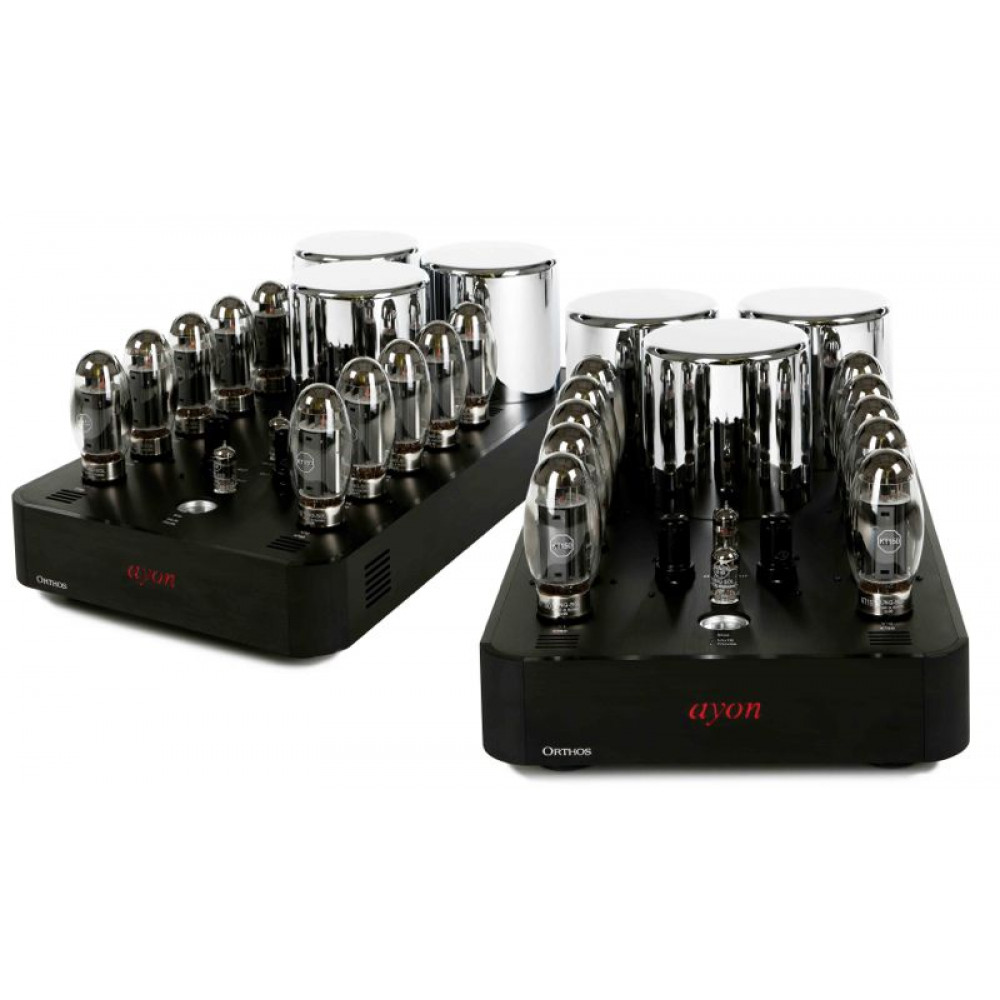

Моноблочный ламповый усилитель мощности Ayon Orthos XS

Особенности

• Полнофункциональный монофонический ламповый усилитель мощности класса А
• Возможность переключения между триодным и пентодным режимами
• Идеально подходит для самых сложных нагрузок. Выходной каскад на лампах KT150.

Выбор ламп оказывает существенное влияние на звучание. Ayon учитывает не только характеристики отдельных ламп, но и особенности их взаимодействия в различных схемах.
Наилучшее качество звучания во многом достигается благодаря простоте схем и кратчайшему сигнальному тракту. Чем короче сигнальный тракт, тем меньше вероятность ухудшения качества сигнала, вызванного различными причинами, включая сам сигнальный провод. На печатных платах соблюдается "правило наименьшей длины". Полностью переработанная конструкция печатной платы более логична, в ней существенно сокращена длина сигнального тракта.

• Функция мягкого прогрева при включении продлевает срок службы ламп
• Защитная схема защищает устройство от возможных повреждений
• Негативная обратная связь (любого рода) 0 дБ
• Сверхкороткий сигнальный тракт
• Оптимальная раскладка печатной платы для чистейшего музыкального звучания и высокой надежности
• Никаких транзисторов в сигнальном тракте
• Минимальное использование проводов
• Отсутствие повторителей в сигнальном тракте
• Во всей конструкции используются отборные высококачественные компоненты

Блок питания усовершенствован, в нем используются новые компоненты и улучшена схема фильтрации переменного тока. Раздельные трансформаторы мощности, дроссели и фильтра обеспечивают полную изоляцию между входным и выходным каскадами. Электролитные конденсаторы обеспечивают, в сравнении с резисторами, значительно меньшие потери при фильтрации.

• Трансформаторы мощности в отдельном корпусе, обеспечивающем великолепное демпфирование и экранирование
• Сверхбыстрая доставка энергии на пиках сигнала
• Двойная дроссельная фильтрация
• Отдельные изолированные блоки питания для каждого усилительного каскада
• Высокоточный лепестковый регулятор для сигнальных ламп
• Быстрая доставка энергии на пиках сигнала
• Функция мягкого прогрева продлевает срок службы ламп
• Ограничение пускового тока
• Большая емкость электролитного банка
• Линейный фильтр переменного тока предотвращает шум и помехи
• Автоматический цикл включения устройства длится всего 1 минуту
• Двойная система заземления

Усовершенствованная топология заземления снижает уровень шумов и наводок. Такая схема полностью раскрывает музыкальное звучание, улучшает отдачу по низам и артикулированность верхних частот. Важность правильного заземления нельзя преувеличить.

• Переключатель заземления
• Центральное одноточечное заземление по топологии "звезда"
• Переключаемая двойная система заземления
• Выходной трансформатор

Главное преимущество сконструированного Ayon выходного трансформатора – возможность обеспечивать достаточный ток для низких частот, в то же время сохраняя скорость для точного воспроизведения высоких частот. Результат - более естественное, непринужденное звучание с великолепной четкостью, разрешением и текучестью.

• Высокоэффективныйвыходной трансформатор с расширенной полосой пропускания
• Оптимальная передача тока и напряжения
• Выходной трансформатор запечатан антирезонансным композитным материалом

Используемые компоненты должны синергично взаимодействовать друг с другом в зависимости от их расположения на печатной плате. В таком взаимодействии и правильном подборе типа компонентов – один из секретов, делающих продукцию Ayon уникальной.

• Отборные компоненты высочайшего качества
• Высокоскоростные разделительные конденсаторы аудиофильского класса
• Тефлоновые цоколи с бериллиево-медными разъемами (изготавливаются Ayon)
• Акустические разъемы Ayon
• Высококачественные RCA разъемы
• XLR разъемы Neutrik
• Медно-серебряная внутренняя проводка в специальной изоляции
• Печатные платы промышленного стандарта с позолоченными разъемами
• Вся коммутация на печатных платах выполнена с применением специальных разъемов для удобства и ускорения сервисного обслуживания, если в таковом возникнет необходимость
• Высококачественные акустические разъемы

Новые позолоченные акустические разъемы Ayon обладают характеристиками подлинного High-End. Конструкция корпуса гарантирует отсутствие разрывов в потоке электронов. Позолоченные разъемы обеспечивают великолепный контакт и прекрасно защищены от окисления.

Высококачественный антирезонансный и немагнитный корпус из аппретированного и анодированного алюминия. Полностью ручная сборка высочайшего уровня мастерства.

• Улучшенная вентиляция корпуса
• Алюминиевые антирезонансные опоры
• Выгравированные обозначения на передней и задней панелях
• Логотип Ayon с подсветкой
• Переключатель заземления
• Индикатор фазы
• Индикатор напряжения смещения с аналоговой милливольтной шкалой
• Цвет: черный / серебристый

Технические характеристики усилителя Orthos XS с лампами КТ150

• Режим работы  Триодный или пентодный, чистый класс A
• Ламповая комплектация          КТ150
• Импеданс        4 и 8 Ом
• Полоса пропускания    8 Гц – 70 кГц
• Выходная мощность (пентодный режим)         300 Вт
• Выходная мощность (триодный режим)           180 Вт
• Частотный диапазон    15 Гц – 40 кГц
• Соотношение сигнал/шум на полной мощности           98 дБ
• Входной импеданс на частоте 1 кГц    47 кОм
• Входная чувствительность для полной мощности       1200 мВ
• Отрицательная обратная связь            0 дБ
• Входы  1 x RCA, 1 x XLR
• Размеры (Ш х Г х В)    35 x 61 x 25 см
• Вес      50 кг
